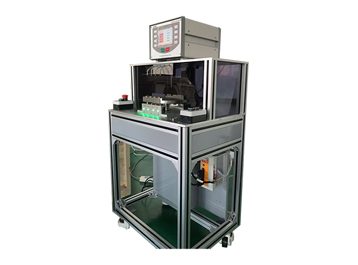

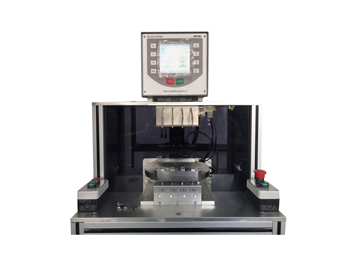

電子產品密封性測試臺

產品概述：
·差壓比較方式進行檢測，檢測數據精準可靠
·八工位檢測，實現檢測效率大化
·配備四通道檢測儀器，可同時檢測四個工件
·手動安裝/拆卸工件，自動檢測判定
·0.1Pa分辨率，超大量程可選
·自動工裝旋轉盤，節省空間
·安全光幕實時保護，保證生產安全

檢測原理：

設備以壓縮空氣為介質，采用差壓檢測原理進行檢測。在儀器的內部自帶標準腔體（密封性良好），在對標準腔和被檢工件所形成的的檢測腔充入一定壓力的氣體后，平衡一段時間，如果檢測工件存在泄漏則兩端之間會形成壓力差，高精度傳感器精確（±0.15%F.S）讀取差壓數值，通過一系列算法后與判定線進行比較，終對工件進行判定。
設備采用自動轉盤設計，前后兩側共計八個檢測工位，可同時對四個工位進行檢測。在四個工位檢測的同時，可對另外四個工位進行安裝/拆卸工件操作。

設備性能：

檢測方式	差壓比較方式
工位數量	八工位
分辨率	0.1Pa貨0.001ml/min
檢測壓力	0-400kPa
差壓量程	±1000Pa
檢測過程	手動上料、自動夾緊、密封、檢測、判定
報警功能	檢測不合格報警，壓力低報警
檢測節拍	≤20S（具體與工件大小與判定要求有關）
數據傳輸	支持RS485、RS232、USB
可選配件	打印機、掃碼器、自動打標機等
驅動氣源	0.80Mpa干燥、潔凈、壓力穩定的壓縮空氣
環境溫度	0~40℃無擾動

設備簡介：

電子元件密封性測試臺是一款非標產品。它以空氣泄漏測試儀為測試核心，通過PLC進行系統控制，經過電磁閥、氣缸等諸多自控元件完成測試過程。該設備通過手動上件、下件，自動夾緊進行測試，準確評定工件良優。本測試臺采用干式檢漏，具有測試速度快，判斷準確等特點。該設備充分考慮到生產廠家產品品種多，可以整體更換工裝的方式實現更多品種的測試。
設備組成：

設備主要有三部分組成。
檢測系統：主要由氣密性檢測儀組成。根據工件檢測需求，可選擇不同壓力的氣密檢測儀來進行檢測。通過薄膜鍵盤在液晶屏上設置檢測參數，設備可以保存10組不同檢測參數，方便不同工件進行檢測。
工裝夾具：主要作用對工件進行固定和密封。夾具根據檢測產品的形狀特點進行定制，檢測時手動將工件放入夾具中，設備將自動進行檢測。該設備采用八工位旋轉盤設計，充分利用設備內部空間，同時方便工人的安裝與檢測的同時進行。配有安全光幕進行保護，保障生產人員誤操作造成人身傷害。
控制系統：主要通過PLC主要實現設備對工裝夾具的自動控制，以及電路氣路的整體控制。設備實現自動檢測，工件安裝完畢后，按下設備“開始”按鈕，氣缸控制夾具自動下壓夾緊，將工件進行密封，隨即進入檢測過程，檢測過程主要分為充氣、平衡、檢測、判定等過程，對于產品合格與否，儀器界面進行顯示，同時指示燈進行顯示（綠色為合格，紅色為不合格）。整體節拍不大于20秒，實現快速檢測。
